Подогреватель путевой (ПП)

Подогреватель путевой (ПП)

Подогреватель с промежуточным теплоносителем предназначен для подогрева нефти, нефтяных эмульсий при
транспортировании по трубопроводам на нефтяных промыслах и установках.


Модельный ряд подогревателей включает:
– однопоточные ПП-­1,6; ПП­-1,6Ж;
– однопоточные с комбинированным топливом ПП­-1,6К;
– однопоточные повышенной тепловой мощности ПП-­4;
– двухпоточные повышенной тепловой мощности ПП-­4Д.

Технические характеристики

Показатель

ПП-1.6

ПП-1.6Ж

ПП-1.6К

ПП-4

ПП-4Д

Номинальная тепловая мощность. МВт (Гкал/ч)

1.86(1.6)

1.86(1.6)

1.86(1.6)

4.0 (3.46)

4.0 (3.46)

Нагреваемая среда

нефть, нефтяная эмульсия с содержанием кислых газов. % мае., сероводород (Н28). не более 0.002 двуокись углерода (СО2), не более 0,2

Производительность по нефтяной эмульсии обводненностью 30% при нагреве на 25°С. т/сутки

2350

2350

2350

2500

10000

Перепад давления в змеевике, МПа (кгс/см2), не более

0,55 (5,5)

0,55 (5.5)

0,55 (5.5)

0,65 (6.5)

0.3 (3.0)

Температура продукта на входе/выходе, +°С

5/65

5/65

5/65

5/65

5/70

Температура нагрева промежуточного теплоносителя (пресная вода), °С. не более

+95

Объем теплоносителя (пресная вода), м3

100

Топливо

природный или попутный нефтяной газ, содержание сероводо­рода. % мае., не более 0,002;

Онр=35-60 МДж/нм3

нефть, содержание сероводорода, % мас­не более 0.002; Онр=25-46 МДж/л

природный или попутный нефтяной газ / нефть, содержание сероводо­рода, % мае., не более 0.002;

Онр=35-60 МДж/нм5/ 25-46 МДж/л

природный или попутный нефтяной газ. содержание сероводо­рода. %мас., не более 0.002;

Онр=35-60 МДж/нм3

природный или попутный нефтяной газ.

содержание сероводо­рода. % мае.. не более 0.002;

0нр=35-60 МДж/нм3

КПД. %

70

Номинальный расход топлива

273.5 м3/ч (Онр= 35 МДж/м3)

239.4 л/ч (Онр= 40 МДж/л)

273.5 м3/ч (Онр= 35 МДж/м3)/ 239,4 л/ч (Онр 40 МДж/л)

598 м3/ч (Онр= 35 МДж/м3)

598 м3/ч (Онр= 35 МДж/м3)

Питание приборов системы контроля, сигнали­зации. защиты от сети переменного тока. В/Гц

220/50

Габаритные размеры (дхшхв), м

16.2x4.48x4.9

16.75x4.48x4.9

22x4,5x5.35

17.8x4.5x4.9

22.6x4.6x4.9

Масса, т

40

40

40

42

50

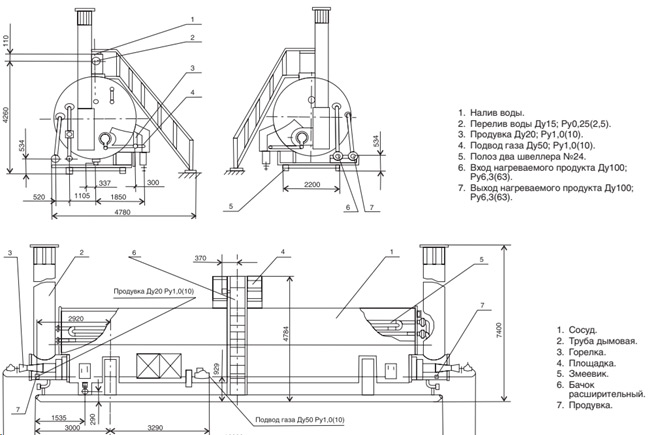

Устройство и работа подогревателя путевого ПП-1,6 / ПП-4 и его составных частей


Подогреватель представляет собой цилиндрическую горизонтальную емкость с плоскими днищами, во внутренней полости которого в нижней части установлены две топки П­образного типа и два 4­заходных трубчатых змеевика; в модели ПП­4Д четыре 4­заходных змеевика, обеспечивающих пониженное гидравлическое сопротивление.
Емкость заполняется жидким теплоносителем через расширительный бачок.


Топочные устройства оборудованы горелками:
– газовыми в модели ПП-­1,6; ПП­-4; ПП-­4Д;
– жидкотопливными в модели ПП-­1,6Ж,
– комбинированными в модели ПП­-1,6К.


Снаружи сосуда смонтированы узлы подготовки и подачи топлива горелочным устройствам, указатель уровня теплоносителя, лестница, площадка обслуживания.
Подогреватель располагается на раме сварной конструкции.
Продукт подается в змеевики, в которых нагревается от теплоносителя до 70°С. Температура теплоносителя поддерживается автоматикой +95°С путем регулирования мощности горелок.

Система автоматизации подогревателя ПП-1,6 / 4 обеспечивает:

  • регулирование давления топлива перед горелками;
  • розжиг горелок;
  • поддержание температуры продукта за счет автоматического изменения режима горелок с большого на малое
  • горение и наоборот;
  • автоматическое отключение подачи топлива к горелкам с расшифровкой и запоминанием первопричины в случае:
    – повышения давления газообразного топлива перед горелками;
    – понижения давления топлива перед горелками;
    – погасания факелов горелок;
    – повышения температуры теплоносителя;
    – повышения давления в продуктовом змеевике.

Система автоматического управления типа САПН ПП размещается в отапливаемом помещении, соединяется с подогревателем проводной линией длиной 150­ - 200 м.
