Установка нагрева рабочего агента
Установка нагрева рабочего агента предназначена для применения на площадках нефтяных и газовых месторождениях, для обеспечения технологического процесса повышения температуры рабочего агента.
В качестве агента могут быть использованы различные технологические среды (подтоварная вода, технологическая вода для обогрева, водонефтяная эмульсия).

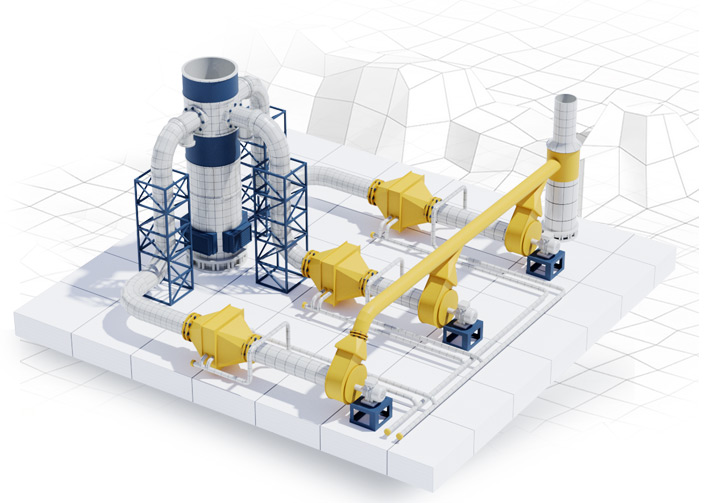

Нагрев осуществляется на отдельно стоящем теплообменнике. В качестве теплоносителя используются дымовые газы, образующиеся в процессе сгорания газового потока. Сгорание газа осуществляется в отдельно стоящей вертикальной камере.
Внутри корпуса камеры в нижней ее части расположены основные горелки, на которых происходит воспламенение газового потока.
Для воспламенения и поддержания пламени предусмотрены дежурные горелки. Подача дымовых газов к теплообменнику осуществляется по газоходу, за счет предусмотренного в конструкции вентилятора. Неиспользуемые для нагрева Дымовые газы выходят из камеры через верхнюю ее часть, за счет естественной тяги.
В случае необходимости в составе установки могут быть предусмотрены несколько теплообменников. При этом на каждом из них могут нагреваться среды с различными свойствами.
Типовой комплект установки
- вертикальная камера
- основные и дежурные горелки
- система теплообменников и вентиляторов
- газоходы
- контрольно-измерительная и регулирующая аппаратура
- лестницы и площадки обслуживания
- система управления технологическим процессом
Режим работы – автономный, не требует постоянного присутствия персонала. В составе поставляемого оборудования предусмотрен необходимый перечень контрольно-измерительной и запорной аппаратуры для обеспечения работы системы. Установка нагрева разрабатывается индивидуально, на основании исходных данных по параметрам сжигаемого газа и нагреваемой среды и предназначена для круглосуточной и круглогодичной эксплуатации.
Особенности
- Отсутствие дыма, теплового излучения, видимого пламени и запаха
- Контроль полноты сгорания
- Устойчивость конструкции
- Низкий уровень шума
- Снижение потребление пара для обеспечения бездымного горения в сравнении с другими типа ФУ
- Широкий диапазон производительности
- Разделение процессов сжигания газа и нагрева рабочего агента
Преимущества
- Уменьшение затрат на оборудование, эксплуатационные и ремонтные расходы
- Уменьшение негативного воздействия на окружающую среду
- Контроль качества и количества выбросов в атмосферу
- Экономичность и прочность конструкции
- Безопасная работа для персонала, окружающей среды и оборудования
- Длительный срок эксплуатации и низкая стоимость обслуживания
- Удобство обслуживания, простой монтаж установки
