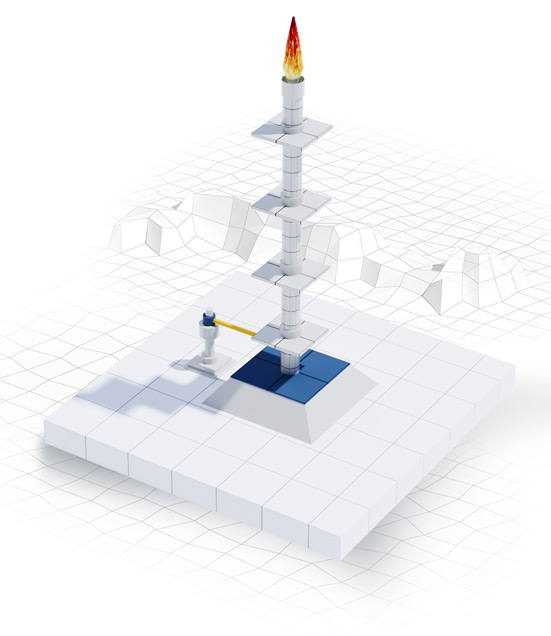

Виды конструкций факельных систем:
- на растяжках
- в опорной башне
- самонесущие
- с системой опускания
- факела для морских платформ со стрелой
- мобильные
Факельные системы с подачей пара
В факельных системах с подачей пара в зависимости от диаметра оголовка пар может подаваться:
- по кольцу
- по кольцу и по центру
- по двум кольцам и по центру
Для значительного уменьшения расхода пара и улучшения полноты сгорания в факельных оголовках применяется усовершенствованная система подачи пара. При этом пар подается в зависимости от расхода сбрасываемого газа как в центральную паровую форсунку, так и в малое и большое паровые кольца.
Факельные системы с подачей воздуха
Факельные системы с подачей воздуха являются современным и высокоэкономичным способом обеспечения требуемой бездымности. При этом устраняется необходимость в дорогостоящем паровом коллекторе, его теплоизоляции и дренаже конденсата. С учетом того, что устраняется необходимость в использовании пара, достигается очень значительная экономия, достигающая миллионов рублей в год. Факельная система с подачей воздуха включает в себя оголовок специальной конструкции, вентилятор, датчик расхода и систему управления вентилятором.
Факельные системы со скоростными оголовками
Скоростные факельные оголовки представляют собой оголовки с одиночным или множественными соплами для реактивного смешивания с воздухом. Скоростные факельные оголовки обеспечивают бездымность в верхнем диапазоне аварийного сброса, при этом не требуется подача пара или воздуха.
Факельные системы могут включать в себя факельные трубопроводы, сепараторы, насосы, факельные стволы, оголовки или горелочные устройства, газовые затворы, средства контроля и автоматизации, дистанционные запальные устройства, подводящие трубопроводы топливного и горючего газа, горелки дежурные с запальными устройствами, другие устройства, необходимые для обеспечения безопасного сжигания сбросов. Конкретный состав оборудования факельных систем определяется и обосновывается проектом.
Для изготовления вертикальных факельных систем открытого типа применяются различные марки стали с учетом их устойчивости к повышению температуры при нагреве. Дополнительно при выборе материалов учитывается химический состав сгораемых продуктов: метал должен выдерживать тепловые и химические нагрузки. В зависимости от размера ствола, ветровых нагрузок, сейсмоактивности района установки и плотности потока рассчитываются толщина стенки и масса.
Точная конструкция, геометрические размеры и состав факельной системы проектируются специалистами индивидуально в зависимости от производительности (максимального и минимального в единицу времени), скорости, давления, плотности, температуры, химического состава, условий работы, а также в соответствии с государственными стандартами.
Преимущества
- Бездымное сгорание постоянных и периодических сбросов, обеспечивающих экологическую безопасность
- Эффективное сжигание газов с автоматическим регулированием объема и давления
- Возможностью сжигания горючих газов низкого и высокого давления
- Соответствие природоохранному законодательству
- Надежность факельных систем
