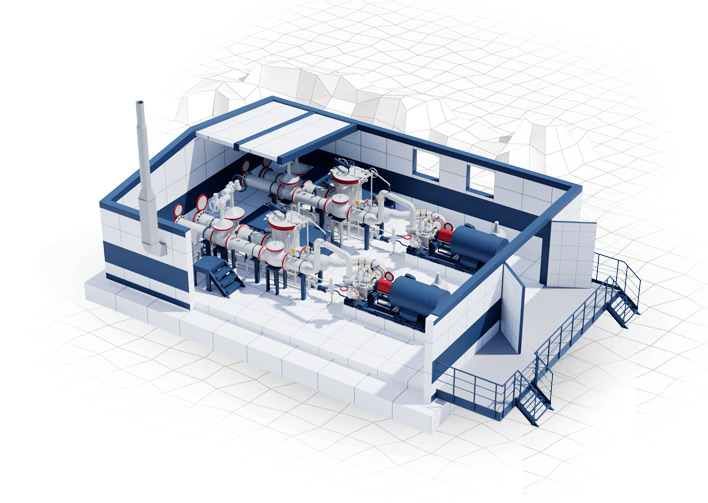

Насосная станция перекачки воды представляет собой здание блочно-модульного типа, монтируемое на открытой площадке, размеры которого определяются количеством и габаритами насосных агрегатов.  СНБВ состоит из блок-бокса, смонтированных в нём одного-двух (или более) насосов и технологических трубопроводов. Как правило, один насос – рабочий, один – резервный. Количество насосов уточняется в процессе проектирования и разработки технического задания и может корректироваться.

На место эксплуатации станции поставляются готовыми для подключения к технологическим линиям и инженерным сетям, что значительно сокращает сроки введения оборудования в эксплуатацию. Блоки-укрытия оснащаются электрической или водяной системой отопления, системами освещения, вентиляции, контроля загазованности и датчиками пожарной сигнализации, и грузоподъемными механизмами. Для удобства обслуживания насосных агрегатов предусмотрены площадки обслуживания.

Металлоконструкции изготавливаются в соответствии со всеми требованиями. Несущие конструкции и трубопроводы подвергаются антикоррозионной обработке. Уровень автоматизации станции позволяет осуществлять эксплуатацию без постоянного присутствия обслуживающего персонала непосредственно у аппаратов и агрегатов.

Сфера применения

• Нефтегазодобыча
• Нефтепереработка и нефтегазохимия
• Металлургия
• Холодильная техника
• Энергетика и ЖКХ

Типовой состав

—Насосный блок:

• насосные агрегаты с трубопроводной обвязкой;
• приточно-вытяжная вентиляция;
• светильники влагозащищенные,
• стойки с первичными приборами контроля;
• система дренажных коммуникации для сброса дренируемого продукта в закрытую систему утилизации;
• система отопления.

—Операторный блок:

• внутреннее оборудование операторного блока,
• электрощит,
• масляные обогреватели с терморегулятором,
• шкафы контроля и управления;
• кабельные линии с контрольными и силовыми кабелями в раздельных металлических коробах.

—Блок энерго- и электрообеспечения:

• аппаратурный блок;
• блок управления;
• блок частотных преобразователей;
• блок трансформаторов;
• блоки РУ;
• комплект запасных частей для проведения пуско-наладочных работ;
• комплект запасных частей на 2 года эксплуатации оборудования;
• стальные трубопроводы с фланцевыми или быстроразъемными соединениями (БРС) для подключения блоков.

—Вспомогательное емкостное оборудование

—Межблочное коммуникационное оборудование

—Системы безопасности и жизнеобеспечения

Конструктивные особенности

• Комплексная поставка с НКУ, ШСУ и операторным блоком. Энергетические блоки и блоки управления могут быть выполнены как отдельно стоящими, так и объединённые в комплекс под одной крышей с насосным блоком
• Технологический расчет оптимальных диаметров трубопроводной обвязки, разработка эффективных технологических схем и применение энергосберегающего оборудования, позволяющие использовать оборудование в широком диапазоне подач и давлений
• Возможность изготовления мобильных версий СНБВ с установкой на временные фундаменты, полозья или автомобильное шасси
• Конструкция блок-боксов, фундамент и рама насосных агрегатов предусматривающие расширение при увеличении производительности СНБВ
• Применение в обвязке систем компенсации вибрации и температурных расширений

Преимущества

• Эргономичное расположение оборудования, позволяющее осуществлять эффективное техническое обслуживание и ремонт
• Гарантии безотказной работы в течении гарантийного периода и всего заявленного срока эксплуатации
• Полностью автоматизированная система контроля, позволяющая работу без присутствия обслуживающего персонала
• Консультационная техническая поддержка в период эксплуатации оборудования НС
• Оснащение НС приборами сигнализации, контроля и учета в комплексе с программным продуктом обеспечивающие безаварийный режим работы

Технические характеристики

Допускается применение насосных агрегатов с иными характеристиками по требованию заказчика
